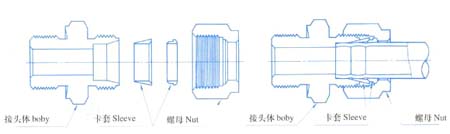

YZG1S 系列钢制双卡套式管接头

当前位置：首页 > YZG1S 系列钢制双卡套式管接头

点击进入 YZG1S 系列钢制双卡套式管接头

日期：2021-01-14


材料：20#、1Cr18Ni9Ti、316、316L、
公称压力：16MPa、32MPa
管径：φ4 ～φ22、φ1/4″ ～φ3/4″
终端螺纹可为M、G、ZG、PT、NPT等
YZG1-1 直通终端接头


D0 d d0 L I 代号 Code
Ⅰ Ⅱ
4 M10×1 3 43 71 16 YZG1-1A-M10×1-φ4
6 M10×1 4 43 71 16 YZG1-1A-M10×1-φ6
8 M10×1 5 47.5 81 20.5 YZG1-1A-M10×1-φ8
10 M10×1 5 47.5 81 20.5 YZG1-1A-M10×1-φ10
10 M14×1.5 8 54.5 86 20.5 YZG1-1A-M14×1.5-φ10
12 M14×1.5 8 55.5 86 23.5 YZG1-1A-M14×1.5-φ12
12 M18×1.5 10 60.5 96 23.5 YZG1-1A-M18×1.5-φ12
14 M10×1 5 50.5 81 24.5 YZG1-1A-M10×1-φ14
14 M14×1.5 8 56.5 86 24.5 YZG1-1A-M14×1.5-φ14
14 M18×1.5 10 61.5 96 24.5 YZG1-1A-M18×1.5-φ14
14 M20×1.5 11 61.5 96 24.5 YZG1-1A-M20×1.5-φ14
16 M18×1.5 10 62.5 98.5 25.5 YZG1-1B-M18×1.5-φ16
16 M22×1.5 13 62.5 98.5 25.5 YZG1-1B-M22×1.5-φ16
18 M18×1.5 10 62.5 98.5 25.5 YZG1-1B-M18×1.5-φ18
18 M22×1.5 15 62.5 98.5 25.5 YZG1-1B-M22×1.5-φ18


YZG1-2 直通终端锥管接头


D0 ZG d0 L I 代号 Code
Ⅰ Ⅱ
4 ZG1/8″ 3 44 72 16 YZG1-2A-G1/8″-φ4
5 ZG1/8″ 3.5 44 75 16 YZG1-2A-G1/8″-φ5
6 ZG1/8″ 4 44 77 16 YZG1-2A-G1/8″-φ6
8 ZG1/4″ 6 52.5 84.5 20.5 YZG1-2A-G1/4″-φ8
10 ZG1/4″ 8 60.5 86.5 20.5 YZG1-2A-G1/4″-φ10
12 ZG3/8″ 10 60.5 96.5 23.5 YZG1-2A-G3/8″-φ12
14 ZG1/2″ 12 67.5 108 24.5 YZG1-2A-G1/2″-φ14
16 ZG1/2″ 14 68.5 110 25.5 YZG1-2B-G1/2″-φ16
18 ZG3/4″ 16 68.5 115 25.5 YZG1-2B-G3/4″-φ18


YZG1-3 直通中间接头


D0 d0 L I 代号 Code No
4 3 40 16 YZG1-3A-φ4
5 3.5 40 16 YZG1-3A-φ5
6 4 40 16 YZG1-3A-φ6
8 6 52 20.5 YZG1-3A-φ8
10 8 52 20.5 YZG1-3A-φ10
12 10 56 23.5 YZG1-3A-φ12
14 12 60 24.5 YZG1-3A-φ14
16 14 63 25.5 YZG1-3B-φ16
18 16 63 25.5 YZG1-3B-φ18


YZG1-5 直通穿板接头


D0 d0 L I 代号 Code
4 3 58 16 YZG1-5A-φ4
5 3.5 58 16 YZG1-5A-φ5
6 4 58 16 YZG1-5A-φ6
8 6 67 20.5 YZG1-5A-φ8
10 8 67 20.5 YZG1-5A-φ10
12 10 73 23.5 YZG1-5A-φ12
14 12 76 24.5 YZG1-5A-φ14
16 14 83 25.5 YZG1-5B-φ16
18 16 83 25.5 YZG1-5B-φ18


YZG1-6 压力表直通接头


D0 d L I 代号 Code
6 M10×1 31 16 YZG1-6-M10×1-φ6
6 M14×1.5 38 16 YZG1-6-M14×1.5-φ6
6 M20×1.5 42 16 YZG1-6-M20×1.5-φ6
14 M20×1.5 45 24.5 YZG1-6-M20×1.5-φ14
14 G1/2″ 45 24.5 YZG1-6-G1/2″-φ14


YZG1-10 弯通中间接头


D0 d0 L I 代号 Code No
4 3 28 16 YZG1-10A-φ4
5 3.5 28 16 YZG1-10A-φ5
6 4 29 16 YZG1-10A-φ6
8 6 33.5 20.5 YZG1-10A-φ8
10 8 36.5 20.5 YZG1-10A-φ10
12 10 38.5 23.5 YZG1-10A-φ12
14 12 40.5 24.5 YZG1-10A-φ14
16 14 42.5 25.5 YZG1-10B-φ16
18 15 43.5 25.5 YZG1-10B-φ18


YZG1-12 弯通终端接头


D0 d d0 L L′ I 代号 Code
4 M10×1 3 30 20 16 YZG1-12A-M10×1-φ4
6 M10×1 4 32 20 16 YZG1-12A-M10×1-φ6
6 M10×1 5 35.5 22 20.5 YZG1-12A-M10×1-φ8
10 M14×1.5 8 39.5 29 20.5 YZG1-12A-14×1.5-φ10
12 M18×1.5 10 43.5 33 23.5 YZG1-12A-18×1.5-φ12
14 M18×1.5 10 45.5 34 24.5 YZG1-12A-18×1.5-φ14
14 M20×1.5 11 45.5 34 24.5 YZG1-12A-20×1.5-φ14
16 M22×1.5 13 47.5 35 26.5 YZG1-12B-22×1.5-φ16
18 M22×1.5 15 48.5 37 26.5 YZG1-12B-22×1.5-φ18


YZG1-13 弯通终端锥接头


D0 ZG d0 L L′ I 代号 Code No
4 ZG1/8″ 3 28 22 16 YZG1-13A-ZG1/8″-φ4
5 ZG1/8″ 3.5 28 22 16 YZG1-13A-ZG1/8″-φ6
6 ZG1/8″ 4 29 22 16 YZG1-13A-ZG1/8″-φ8
8 ZG1/4″ 6 33.5 27 20.5 YZG1-13A-ZG1/4″-φ10
10 ZG1/4″ 8 36.5 27 20.5 YZG1-13A-ZG1/4″-φ12
12 ZG3/8″ 10 38.5 28 23.5 YZG1-13A-ZG3/8″-φ14
14 ZG1/2″ 12 40.5 36 24.5 YZG1-13A-ZG1/2″-φ14
16 ZG1/2″ 14 42.5 37 25.5 YZG1-13B-ZG1/2″-φ16
18 ZG3/4″ 16 43.5 37 25.5 YZG1-13B-ZG3/4″-φ18


YZG1-16 三通中间接头


D0 d0 L L′ I 代号 Code No
4 3 28 28 16 YZG1-16A-φ4
5 3.5 28 28 16 YZG1-16A-φ5
6 4 29 29 16 YZG1-16A-φ6
8 6 33.5 33.5 20.5 YZG1-16A-φ8
10 8 36.5 36.5 20.5 YZG1-16A-φ10
12 10 38.5 38.5 23.5 YZG1-16A-φ12
14 12 40.5 40.5 24.5 YZG1-16A-φ14
16 14 42.5 42.5 25.5 YZG1-16B-φ16
18 15 43.5 43.5 25.5 YZG1-16B-φ18


YZG1-25 四通中间接头


D0 d0 L L I 代号 Code No
4 3 28 28 16 YZG1-25Aφ4
5 3.5 28 28 16 YZG1-25Aφ5
6 4 29 29 16 YZG1-25Aφ6
8 6 33.5 33.5 20.5 YZG1-25Aφ8
10 8 36.5 36.5 20.5 YZG1-25Aφ10
12 10 38.5 38.5 23.5 YZG1-25Aφ12
14 12 40.5 40.5 24.5 YZG1-25Aφ14
16 14 42.5 42.5 25.5 YZG1-25Aφ16
18 16 43.5 43.5 25.5 YZG1-25Aφ18


YZG1-28 卡套


D0 代号 Code No
4 YZG1-28A-φ4
5 YZG1-28A-φ5
6 YZG1-28A-φ6
8 YZG1-28A-φ8
10 YZG1-28A-φ10
12 YZG1-28A-φ12
14 YZG1-28A-φ14
16 YZG1-28B-φ16
18 YZG1-28B-φ18


YZG1-29 螺母


D0 d L 代号 Code No
4 M10×1 16 YZG1-29A-M10×1-φ4
5 M10×1 16 YZG1-29A-M10×1-φ5
6 M12×1.25 18 YZG1-29A-M12×1.25-φ6
8 M14×1.5 21 YZG1-29A-M14×1.5-φ8
10 M16×1.5 22 YZG1-29A-M16×1.5-φ10
12 M18×1.5 23 YZG1-29A-M18×1.5-φ12
14 M20×1.5 23 YZG1-29A-M20×1.5-φ14
16 M22×1.5 25 YZG1-29B-M22×1.5-φ16
18 M24×1.5 25 YZG1-29B-M24×1.5-φ18
